KN1000高溫耐磨涂層
更新：2017-1-8 21:21:41 點(diǎn)擊：
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號(hào) KN1000
- 產(chǎn)品描述
雙組份，細(xì)顆粒，常溫固化，耐磨損，耐溫達(dá)1000℃，用于煙道防磨、鍋爐四管防護(hù)、高溫沖刷磨損腐蝕工況。...
產(chǎn)品介紹
KN1000高溫耐磨涂層簡(jiǎn)介：
1、KN1000耐磨涂層的性能特點(diǎn)：
2、耐磨抗蝕性?xún)?yōu)異，與金屬類(lèi)基材結(jié)合強(qiáng)度高
3、施工方便，對(duì)施工人員無(wú)很高技術(shù)要求
4、適用于高溫磨損工況的防護(hù)
5、立面、頂棚均可直接刮涂，不淌不溜，無(wú)需支撐

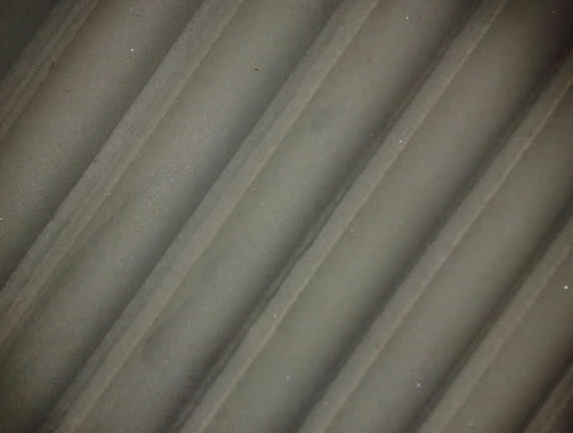

圖（1）高溫耐磨涂層用于金屬表面
KN1000高溫耐磨涂層用途：
雙組份，細(xì)顆粒，常溫固化，耐磨損，耐溫達(dá)1000℃，用于煙道防磨、鍋爐四管防護(hù)、高溫沖刷磨損腐蝕工況。
性能參數(shù)
KN1000耐磨涂層膠性能參數(shù)
產(chǎn)品名稱(chēng) 物理狀態(tài) 體積(cm3) 可操作時(shí)限(25℃) 可投入使用時(shí)間(25℃)
KN1000高溫耐磨涂層膠 膏狀 40min 7d
KN1000高溫耐磨涂層膠物理機(jī)械性能

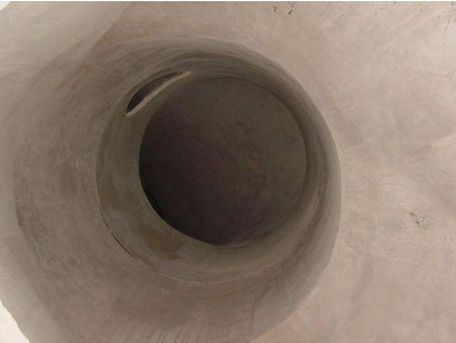

圖（2）內(nèi)壁涂抹耐磨涂層后的高溫?zé)煹?/span>
產(chǎn)品名稱(chēng) 顏色 密度 (g/cm3) 抗壓強(qiáng)度 (kg/cm2)GB1041-2008 拉伸強(qiáng)度 (kg/cm2)GB6329-2009 剪切強(qiáng)度 (kg/cm2)GB7124-2008 彎曲強(qiáng)度 (kg/cm2)GB1042-1999 硬度
（ShoreD）
ASTM-D-255 保證耐磨性能
的工作溫度 （℃）
KN1000耐磨涂層 黃色 2.1 650 40 - -60～600
KN1000高溫耐磨涂層使用方法：
1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過(guò)的表面進(jìn)行清洗；處理過(guò)的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無(wú)油污、無(wú)粉塵。

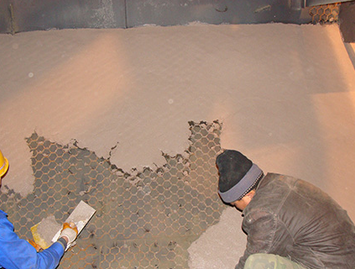

圖(3)是北京耐默公司現(xiàn)場(chǎng)施工中
2. 配制：按重量A：B=4：1配比并攪拌均勻，并在40min內(nèi)用完。一般是邊施工邊配膠，一次配膠量最大不能超過(guò)20公斤，過(guò)多膠凝固的過(guò)快，還沒(méi)用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。
3. 涂敷：KN1000合適的涂層厚度是1－4mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤(rùn)。每層的厚度應(yīng)控制在0.5－1mm以下,待上一層干燥后涂敷下一層,前后兩次涂敷時(shí)間取決于施工時(shí)的溫度和涂層的厚度,涂層厚度0.5mm時(shí)冬季大于10小時(shí),夏季大于4小時(shí);應(yīng)掌握的原則是前面涂層干后再涂下一層.
4. 固化：涂層涂到規(guī)定的尺寸后一般需放置2－3天進(jìn)行固化后才能投入使用。
更多產(chǎn)品
