小顆粒耐磨涂層
更新：2016-9-5 18:45:54 點(diǎn)擊：
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號 KN99898
- 產(chǎn)品描述
...
產(chǎn)品介紹
小顆粒耐磨涂層由高分子與納米陶瓷顆�；旌隙桑諥B雙組份，涂抹于設(shè)備易磨損部位的起到防護(hù)耐磨作用。
主要用途:
保護(hù)表面免受嚴(yán)重的損壞,代替?zhèn)鹘y(tǒng)的焊接覆蓋來修復(fù)損壞的金屬表面，代替陶瓷磚和很容易脫落的橡膠襯里
小顆粒耐磨涂層應(yīng)用領(lǐng)域
箱體和筒倉、風(fēng)管、管道彎頭、椎體、碎漿機(jī)、泥漿泵、溜槽、耐磨板、集塵器

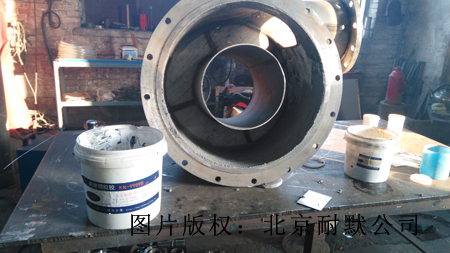

圖（2）小顆粒耐磨涂層用于旋流器內(nèi)表面耐磨處理
包裝及涂抹
建議涂抹厚度為3mm，10公斤小顆粒耐磨涂層桶裝可涂抹1.5平方米
提示：組分要提前混合和提前稱重、桶內(nèi)包裝有攪拌和施工的說明及工具
顏色：灰色
小顆粒耐磨涂層性能及優(yōu)點(diǎn)：
耐磨性好：
延長易磨損的設(shè)備的使用壽命，降低熱膨脹系數(shù)，延長設(shè)備壽命、
耐腐蝕性好：
覆蓋大多數(shù)化學(xué)腐蝕
施工簡單：
粘接力強(qiáng)、不易脫落、易操作、可以垂直涂抹、固化時(shí)間短、純固體，無有害物質(zhì)揮發(fā)、使用安全、凝固不收縮
小顆粒耐磨涂層技術(shù)數(shù)據(jù)：
| 技術(shù)數(shù)據(jù) | |||
| 組合成分 | 雙組份，改性環(huán)氧樹脂和固化劑 | ||
| 增強(qiáng)材料 | 陶瓷顆粒的混合物 ，耐滑動嚴(yán)重磨損 | ||
| 密度 | 2.0×10 3 kg/m3 |
124磅/立方英尺 | |
| 粘接強(qiáng)度 | (ASTM D 4541) | 238.9 kg/cm2 (23.5 MPa) | 3,400 psi |
| 抗壓強(qiáng)度 | (ASTM C 579) | 620 kg/cm2 | 8,800 psi |
| 抗拉強(qiáng)度 | (ASTM C 307) | 250 kg/cm2 (20.7 MPa) | 3,500 psi |
| 抗彎強(qiáng)度 | (ASTM C 580) | 370 kg/cm2 (37.9 MPa) | 5,200 psi |
| 抗沖擊性 | (ASTM D 2794) | 6.8 N-m | 60 in-lb. |
| 邵氏硬度 | (ASTM D 2240) | 85 | |
| 在21°C 涂抹厚度為6mm時(shí)的流掛性 | 無流掛 | ||
| 最高溫度（根據(jù)環(huán)境） | 潮濕環(huán)境 干燥環(huán)境 |
95°C 205°C |
203°F 400°F |
| 保質(zhì)期（容器不開封） | 2年（在室溫10°C-32°C干燥環(huán)境中儲存，密閉封裝 ） | ||
基材表面預(yù)處理：
適當(dāng)?shù)谋砻骖A(yù)處理對產(chǎn)品的長期使用非常重要。
預(yù)處理的目的是去除鋼板表面的氧化皮，使鋼材裸露出母體金屬。通常情況下，采用噴砂或噴丸處理。各種表面的光潔度達(dá)到Sa2 級。粗糙表面（大于75um-125um）使用砂輪機(jī)處理。
圖（3)金屬表面采用角磨機(jī)粗糙化處理
小顆粒耐磨涂層混合固化時(shí)間：
為了便于混合和應(yīng)用，溫度應(yīng)該控制在21-32℃（70-90℉）。每套產(chǎn)品都以一定的混合比例包裝。如果需要混合其他比例或數(shù)量， 應(yīng)該按照混合比例重新稱重。
為了便于混合和應(yīng)用，溫度應(yīng)該控制在21-32℃（70-90℉）。每套產(chǎn)品都以一定的混合比例包裝。如果需要混合其他比例或數(shù)量， 應(yīng)該按照混合比例重新稱重。
混合比例 重量比 A : B 4 : 1
當(dāng)用工具混合時(shí)，將兩種成分放到一個(gè)干凈干燥、無孔表面（通常用的塑料）上。開始用工具混合時(shí)，用數(shù)字8的模式慢慢混合，周 期性的刮一下工具表面，確保沒有沒混合的殘余物留在表面上。繼續(xù)混合直到涂料充分混合，顯示為同一顏色即沒有其他色澤條紋。
如果用電動工具混合，將兩種組分放到容器里，在低速下混合直到同一顏色為止，為確保完全混合，最后手動按照前面敘述的方法混合。
注：每次混合后，需在45分鐘內(nèi)使用。

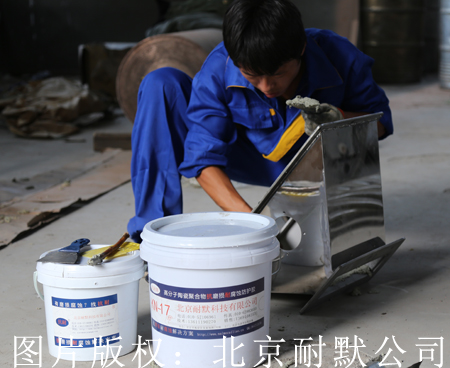

圖（4）北京耐默公司施工人員劉工正在認(rèn)真的涂抹耐磨涂層
充分混合時(shí)間表
| 10°C | 16°C | 25°C | 32°C | |
| 50°F | 60°F | 77°F | 90°F | |
| 10 kg (22 lbs) | 45 min. | 30 min. | 20 min. | 15 min. |
以上表格中時(shí)間，從KN99898混合開始。
小顆粒耐磨涂層應(yīng)用:
KN99898最小的涂覆厚度為3mm。最低施工溫度是10℃（50℉）。在某些特定的應(yīng)用場合，要求額外的支撐，在涂覆KN99898 之前在金屬基體上焊接金屬網(wǎng)，更利于施工。
用塑料工具或者泥刀，將涂料壓到表面，一旦涂料涂到表面上，使用工具找平。
在下面所描述的實(shí)干前，已涂覆KN99898表面可以再涂覆任何RPX涂料。如果已經(jīng)實(shí)干（如下面所描述），表面應(yīng)該粗糙處理，并去 除灰塵或者其他污染物后再涂覆其它涂層。

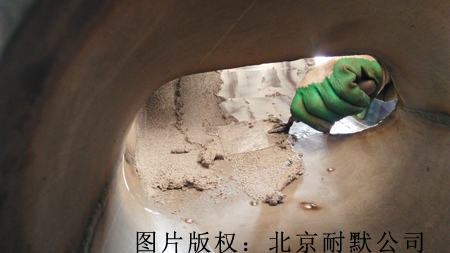

圖（5）手工涂抹小顆粒耐磨涂層
涂覆厚度與用量的關(guān)系：
| 厚度 | 重量 | 涂覆面積 |
| 3 mm | 10 kg | 1.7 m2 |
實(shí)際應(yīng)用工況下，KN99898用量計(jì)算公式：
用量（kg）=2.0×涂覆面積（m 2）×涂覆厚度（mm）
固化時(shí)間
| 16°C | 25°C | 32°C | 43°C | |
| 60°F | 77°F | 90°F | 110°F | |
| 表干 | 1.5 hrs. | 1 hrs. | 45 min. | 20 min. |
| 實(shí)干 | 7 hrs. | 4 hrs. | 3 hrs. | 80 min. |
| 全固化 | 30 hrs. | 24 hrs. | 18 hrs. | 10 hrs. |
為促進(jìn)固化，允許涂料首先變得表干后，接著加熱到70℃ 4小時(shí)
清理
用完之后立即用有機(jī)溶劑（丙酮，二甲苯，酒精和甲基酮）清除工具，一旦固化，涂料必須磨掉。
安全
在用任何產(chǎn)品之前，預(yù)覽一下施工區(qū)域安全要求。
保存壽命（未開封）：2年 (在10℃至32℃，干燥、密封環(huán)境)
更多產(chǎn)品
