碳化硅耐磨涂層是在基材表面形成一層以碳化硅為主體的耐磨涂層，此耐磨涂層起到保護(hù)基材不被磨損腐蝕，一般來(lái)說(shuō)碳化硅耐磨涂層是雙組份的材料，混合攪拌均勻后在涂抹在金屬表面，一般是先對(duì)金屬表面進(jìn)行粗糙化預(yù)處理，具體的使用方法如下：

碳化硅耐磨涂層使用方法:

1.表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過(guò)的表面進(jìn)行清洗；處理過(guò)的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無(wú)油污、無(wú)粉塵。

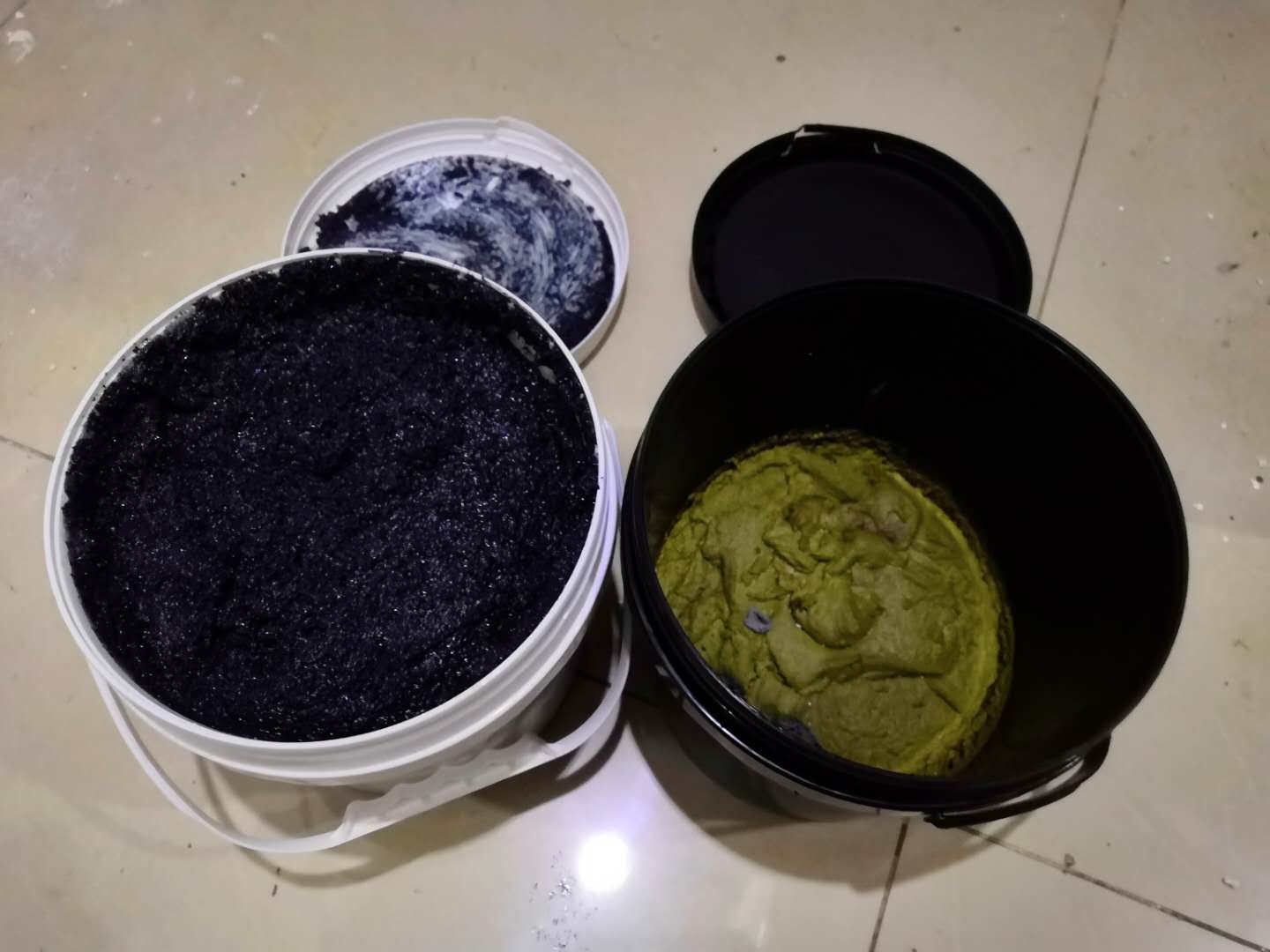

2.配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內(nèi)用完。一般是邊施工邊配置，一次配置量不超過(guò)1.5公斤，一次調(diào)配過(guò)多，膠凝固的快，還沒(méi)用完已經(jīng)部分凝固而不能使用�？筛鶕�(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過(guò)低可將A組分適當(dāng)加熱以降低粘度便于配置。

3.涂敷：耐磨防腐涂層合適的涂層厚度是3～5mm，應(yīng)將混合好的材料逐層涂敷于待修部位，第一層要壓實(shí)，使之與基材充分浸潤(rùn)，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4.固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來(lái)促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。

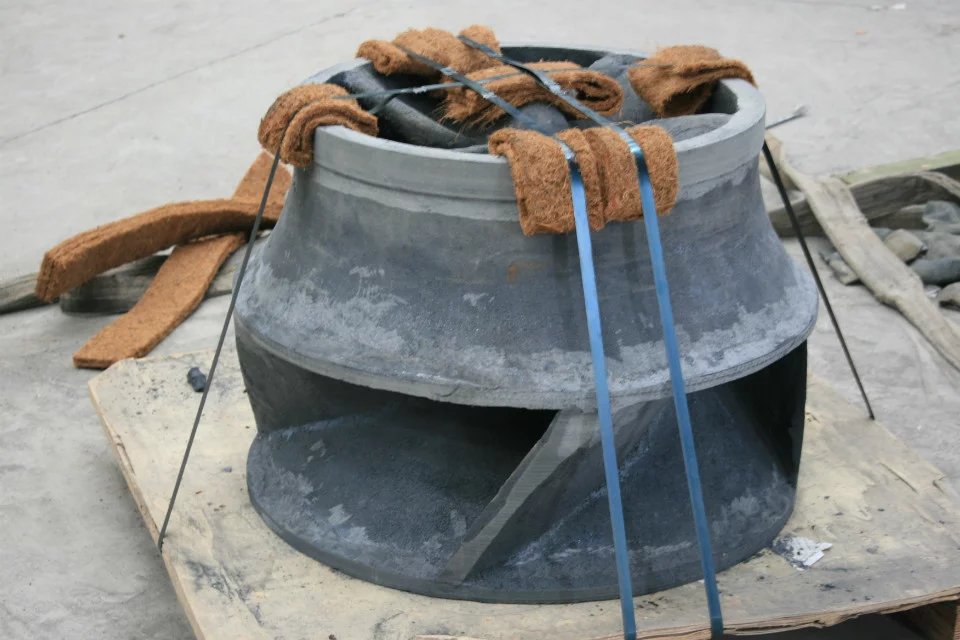

碳化硅耐磨涂層是由高性能耐磨顆粒(碳化硅、金剛砂等)與改性增韌耐熱樹(shù)脂進(jìn)行復(fù)合得到的高性能耐磨防腐聚合材料。廣泛用于修復(fù)因沖蝕、腐蝕和氣蝕對(duì)設(shè)備的磨損，也用于在有耐磨、防腐要求的機(jī)件表面制備耐磨防腐涂層。 如電廠、港口、水利水電、礦山等水泵殼體，電廠、水泥廠、礦山等風(fēng)機(jī)殼體及浮選機(jī)等的修復(fù)和防護(hù)。
