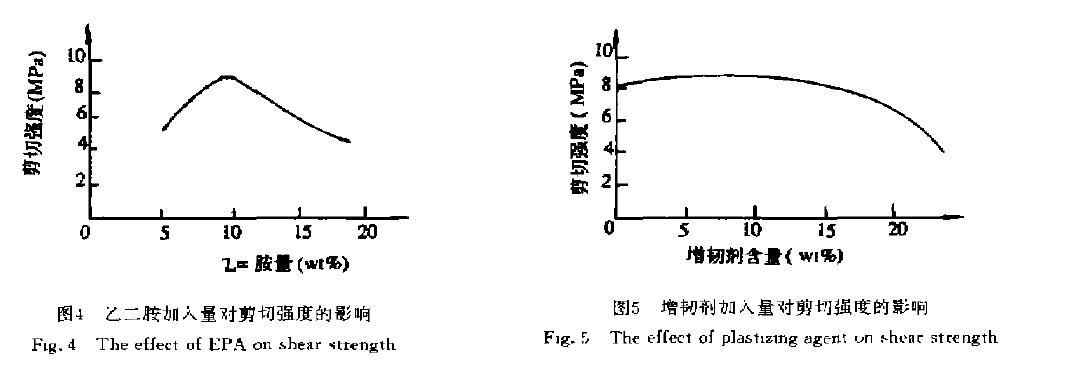

固化劑乙二胺加入量對涂層剪切強(qiáng)度的影響見圖4.固化劑加入量少,固化不完全.耐磨涂層膠不能發(fā)揮應(yīng)有的強(qiáng)度;但固化劑加入量過多時會使耐磨涂層膠脆性增大.使剪切強(qiáng)度降低。當(dāng)固化劑加入量在10%左右時.其剪切強(qiáng)度出現(xiàn)一峰值.剪切強(qiáng)度可達(dá)9MPa.

此時固化劑加入量比理論計(jì)算量大一些:

增韌劑鄰苯二甲酸二丁酯同時又是稀釋劑,增韌劑的加入,明顯減少了涂層的脆性.其稀釋作用也較明顯。增韌劑對剪切強(qiáng)度的影響見圖5.加入量小于15%時,對剪切強(qiáng)度的影響不大,但當(dāng)加入量大于20時，剪切強(qiáng)度明顯降低。

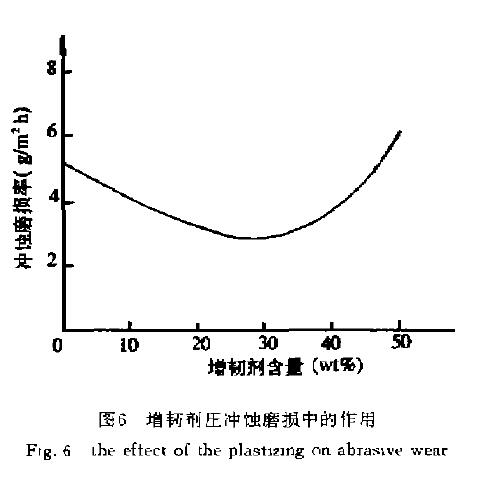

增韌劑加入量對沖蝕磨損的影響較大<見圖6),由于增韌劑對耐磨涂層膠韌性的改善,在加入量小于30%時,隨增韌劑加人量的增加,沖蝕磨損率逐漸降低:增韌劑加入量在30%左右時,沖蝕磨損率達(dá)最低值，此時相對耐磨性為91.但隨著增韌劑加入量的繼續(xù)增加，由于耐磨涂層膠強(qiáng)度的顯著下降,沖蝕磨損率顯著升高。
