耐磨防水陶瓷涂料是我公司與部隊合作研發(fā)的新型節(jié)能涂料，其主要耐磨骨料、超微粉體和無機聚合物分散液組合而成，涂料固化后顆粒緊密堆積，因而沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達210Mpa以上，是普通混凝土和耐火澆注料無法比擬的。

　　原料主要采用離子化合物和部分人工合成共價化合物，離子鍵和共價鍵屬強結(jié)合鍵，而結(jié)合系統(tǒng)由于采用復(fù)合強化措施和特殊處理，形成化學結(jié)合，所以強度和剛度很大，可有效抵御的高速沖擊力和剪切應(yīng)力。

　　由于采用了耐酸和耐堿的特殊原料，涂層性能穩(wěn)定，不會和介質(zhì)發(fā)生反應(yīng)，同時耐磨防水涂料的原料多為高溫合成材料，晶體發(fā)育好，結(jié)構(gòu)完整，不受環(huán)境因素的影響，是最好的惰性材料之一，因而可有效抵御環(huán)境介質(zhì)作用和各種化學腐蝕。

　　 耐磨防水涂料的耐磨性實驗結(jié)果為：

　　 （1） 對比材料：耐磨防水涂料、16Mn耐磨鋼、65Mn耐磨鋼、耐火澆注料和耐磨陶瓷片。

　　 （2） 實驗條件及過程：時間：15min；介質(zhì)：0.5~1mm的金剛砂；速度：120m/s；噴口到樣塊的距離：230mm；噴口和樣塊的角度：90°。

　　 （3） 結(jié)論：常溫耐磨防水涂料的耐磨性能是16Mn鋼的10倍、65Mn鋼的9倍、耐火澆注料的50倍，隨著使用溫度的提高耐磨防水涂料的耐磨性能變化很小。

　　耐磨防水涂料物理性能：

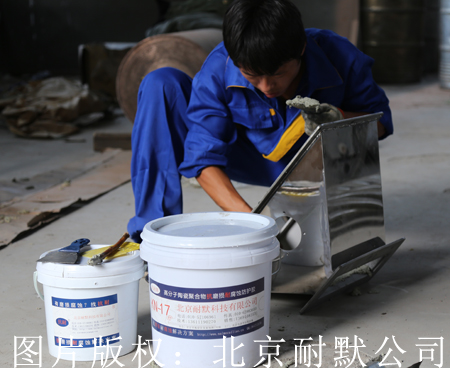

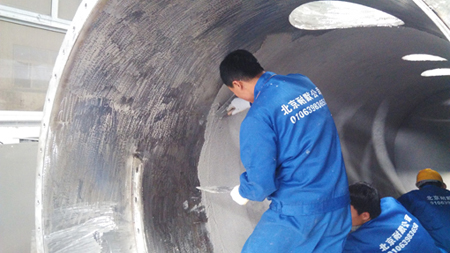

　　 施工方法：耐磨涂料施工簡便，可采用刷涂、抹涂或噴涂的方式施工，如果是采用噴涂，噴槍無氣高壓噴槍，可得到最佳效果。

　　 1、涂刷物體或設(shè)備最佳表面溫度是10--60℃，不能直接涂在正在運行的低溫和高溫物體上。涂完耐磨涂料后一定要放置在常溫下固化24小時以上。

　　2、開桶攪拌，攪拌均勻。

　　3、將被保護物體表面的銹漬、油污、灰塵要清洗干凈，待水分完全干燥后方可施工。

　　4、正常沖蝕情況下，涂料僅需涂刷兩遍，厚度1.5mm。涂刷完畢后需放置在常溫環(huán)境下固化24小時后方可投入使用。

　　5、涂料可涂覆在各種材質(zhì)物體上。

　　6、噴涂設(shè)備和工具用完后應(yīng)及時用清水沖洗。
