表面粘涂技術(shù)作為一種表面技術(shù),因其具有工藝簡單.無需特殊設(shè)備。且不會使零件產(chǎn)生熱影響區(qū)等諸多優(yōu)點.越來越受到人們重視.本文試驗研制了一種環(huán)氧耐磨涂層膠.并對影響其粘涂層性能的因素進行了系統(tǒng)研究，以期應用于機械零件的耐磨損修復和預保護涂層。

1試驗方法

本試驗用耐磨涂層膠的組成:基料為環(huán)氧樹脂E-44;固化劑為乙二胺;增韌劑(同時作為稀釋劑1為鄰苯二甲酸二丁脂:填料為玻璃纖維和SiC粉末。

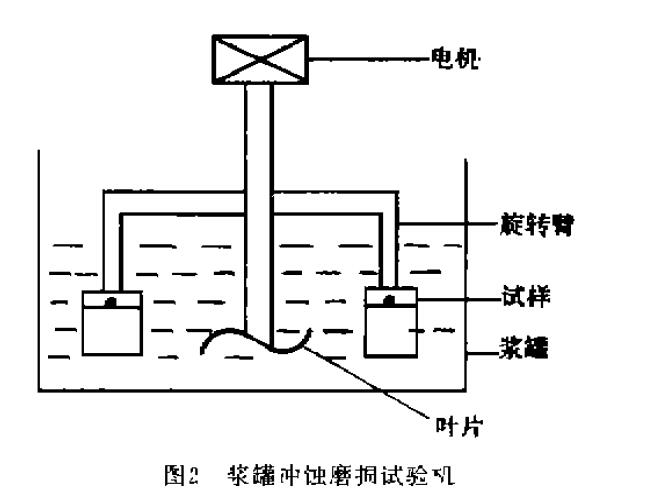

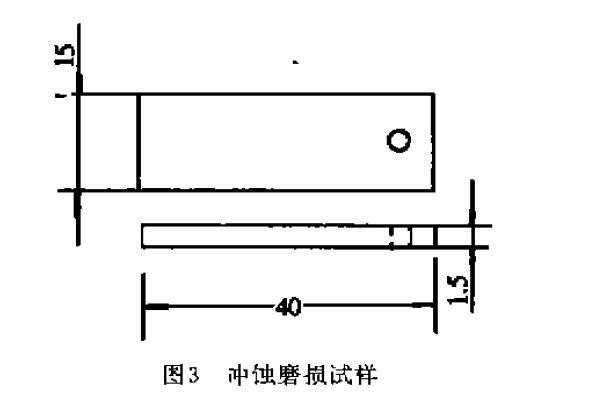

本文測定了耐磨涂層膠的剪切強度及涂層的沖蝕磨損率:剪切強度試樣尺寸如圖1所示，試樣拉伸任WE/30型液壓式萬能試驗機上進行。沖蝕磨損試驗在自制的類漿罐式漿體沖蝕磨損試驗機上進行。其主軸轉(zhuǎn)速500r/min,試樣的線速度是0.8m/s.沖蝕磨損試樣尺寸.兩面涂膠.試

Om一-涂層沖蝕磨損失重(g):

沖蝕磨損表面積

以未涂膠的A.鋼試樣作為標準試樣測量其沖蝕磨損之后的金屬失重.相對耐磨性定義為未涂膠試樣的沖蝕磨損率與涂層試樣沖蝕磨損率的比值,比值越大，耐磨性越好。試驗在含有SiO2顆粒的109的鹽酸溶液中進行.Si0):的粒度為30" .S(O):與水的質(zhì)量比為3:1。
